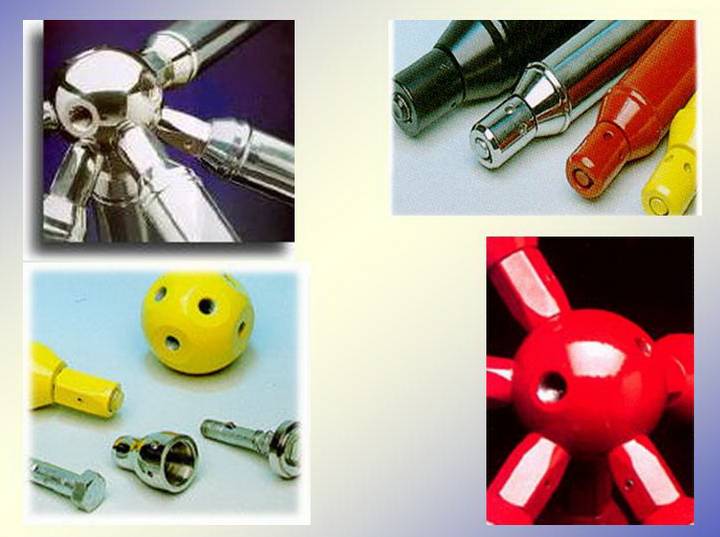

Giới thiệu chung về nút cầu:

Liên kết nút cầu bao gồm các chi tiết:

- Quả cầu thép mạ (hoặc Inox) có lỗ khoan có ren để liên kết các thanh giàn.

- Bu lông liên kết: Bu lông cường độ cao có 2 gờ dọc, cấp bền 8.8.

- Đầu côn: Được chế tạo từ thép CT3 bằng công nghệ rèn và tiện.

- Ống lồng: Có dạng khối trụ lục lăng có 2 rãnh phía trong, được chế tạo từ thép CT5 qua công nghệ rèn, khoan, bào rãnh then, mạ niken bóng.

- Thanh dàn: Được sản xuất tại nhà máy thép ống trong nước, có đường kính, độ dày, cường độ theo đúng thiết kế. Thanh dàn được tẩy rửa, phốt phát hóa bề mặt và sơn tĩnh điện theo màu do thiết kế chỉ định.

CHẾ TẠO NÚT CẦU

Các nút hình cầu được chế tạo tại Việt Nam bằng thép C45 nhập ngoại bao gồm các công đoạn :

- Cắt phôi từ thép cây

- Rèn phôi thành hình cầu

- Tiện sơ bộ và khoan lỗ định tâm ( lỗ công nghệ ) trên máy tiện.

- Tiện bậc để đưa phôi về dạng hình cầu thô.

- Tiện tròn đến kích thước hình cầu mong muốn.

- Khoan lần lượt 9 lỗ còn lại trên máy khoan đứng với đồ gá hoặc đầu chia độ.

- Tạo ren trong các lỗ khoan bằng tarô qua 2 cấp thô và tinh

- Phay mặt phẳng ở các miệng lỗ ren .

- Đánh bóng bề mặt quả cầu và mạ niken.

Dung sai về góc độ của lỗ ren trên quả cầu < 30”

Dung sai về kích thước tâm đến mặt tì < 0.2mm.

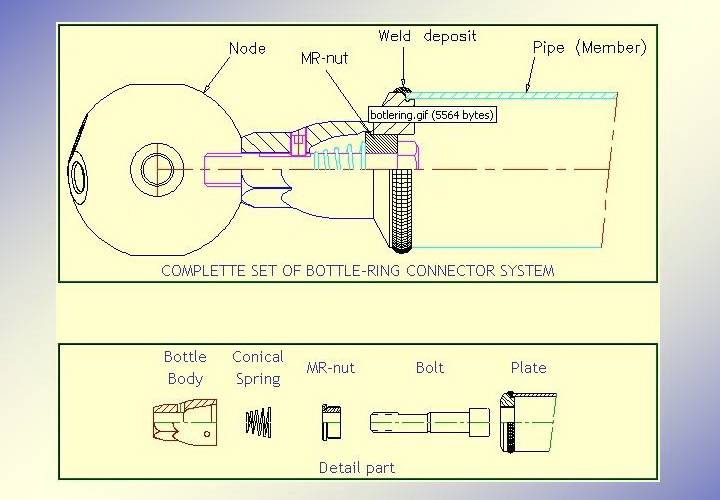

Cấu tạo nút cầu dùng vít:

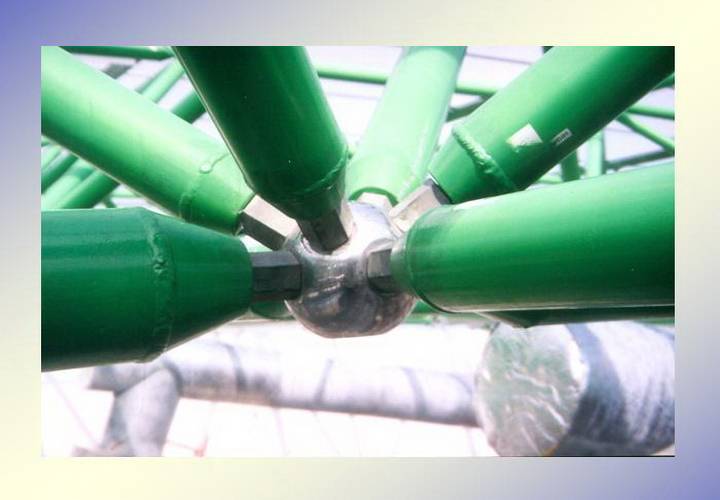

Cấu tạo nút cầu dùng bulong ngạnh:

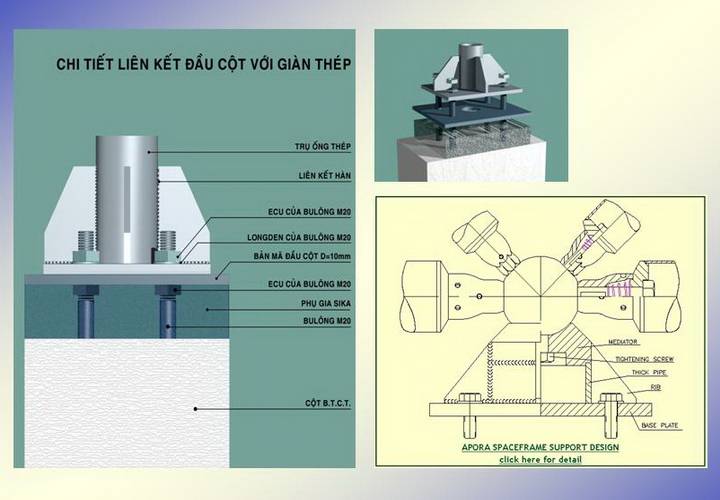

Cấu tạo gối tựa hệ nút cầu:
