Giới thiệu chung về nút trụ:

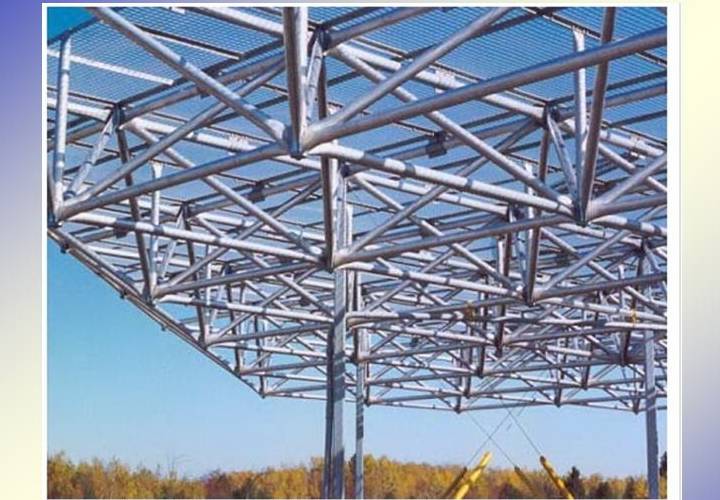

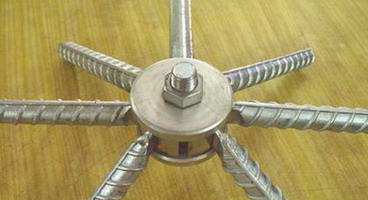

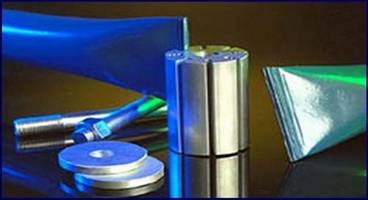

Chi tiết cơ bản của nút là khối thép hình trụ, trên đó có xẻ nhiều rãnh dọc theo đường sinh, bulông bố trí tại tâm nút hình trụ liên kết với hai tấm chặn ép vào hai đầu mút của nút hình trụ ngăn cản chuyển vị của đầu các thanh dàn theo mọi h­ớng tạo thành cụm nút. Công dụng của rãnh là để neo chặt phần đầu thanh dàn bảo đảm truyền lực kéo nén dọc trục thanh dàn vào nút, thành phần lực h­ớng dọc nút trụ sẽ do bulông và tấm chặn chịu.

­Ưu điểm cơ bản của kiểu nút này là ít chi tiết nên gia công nhanh và giá thành hạ đáng kể so với hệ nút cầu, hơn nữa đầu thanh liên kết vào nút theo kiểu then hoa chịu cả lực dọc và mômen đều tốt, lại không dùng liên kết hàn nên không gây phá hoại dòn nên có khả năng chịu tải trọng chấn động tốt, cũng do không phải hàn nên có thể chế tạo thanh dàn bằng thép ống đã được mạ kẽm nhúng nóng cả mặt trong và ngoài tạo khả năng chống gỉ rất tốt cho kết cấu.

CHẾ TẠO DÀN NÚT TRỤ

Gia công phần đầu thanh:

- Lấy dấu và cắt thanh theo chiều dài thiết kế từ thép ống.

- Lấy dấu về góc độ theo thiết kế.

- Khoan lỗ xuyên tâm để đóng chốt, lỗ f 3-4mm

- Đóng chốt bằng thép tròn, cứng tạo lõi cho phần đầu thanh

- Ép bẹt đầu thanh trên máy ép thuỷ lực hoặc ép ma sát.

Khâu kĩ thuật mấu chốt trong ph­ương pháp này là khống chế góc độ và độ đồng phẳng của 2 đầu thanh dàn, điều này có thể bảo đảm được nếu kẹp chặt thanh trên đồ gá và gia công đồng thời 2 đầu mỗi thanh bằng cách sử dụng hai máy ép đã hiệu chỉnh chính xác về khoảng cách và góc độ so với trục thanh dàn.

Gia công phần nút trụ:

 - Cắt  phôi từ thép cây bằng cưa ngang

 - Tiện tròn và khoan lỗ định tâm, khoả mặt  trên máy tiện.

 - Khoan 6 - 8 lỗ cách đều tại tâm rãnh trên máy phay với đầu chia độ.

 - Phay rãnh dọc bằng dao phay quay tròn, phôi được kẹp trên bàn xe, dao tịnh tiến vuông góc với trục dao phay.

Tất cả các thao tác này đều thực hiện được trên các máy vạn năng dễ kiếm, dụng cụ cắt gọt là loại phổ thông giá thành hạ nên chi phí gia công không cao, có thể huy động nhiều máy tham gia gia công để kịp thời hạn giao hàng với số lượng lớn.
