Giới thiệu chung về nút công nghiệp:

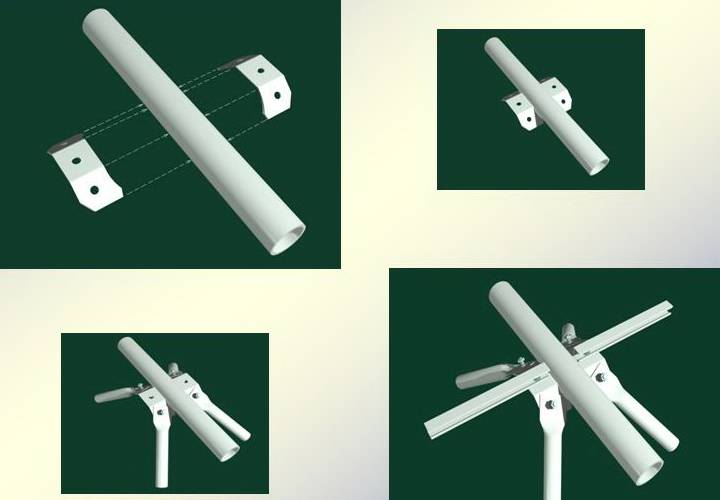

Chi tiết cơ bản của nút công nghiệp (hay còn gọi là nút cánh bướm) là các bản thép được hàn vào thép ống (thanh cánh trên, cánh dưới) để liên kết với các thanh bụng tạo thành hệ giàn không gian. Các bản mã này được gia công tùy theo các góc nghiêng của các thanh bụng liên kết vào nút. Trên bản mã có các lỗ bu lông để liên kết các thanh giàn.

Các thanh giàn: được sản xuất theo đúng đường kính, độ dày, cường độ thiết kế.

Các thanh bụng được đập bẹp đầu và đục lỗ bu lông để liên kết vào nút. Sau đó được tẩy rửa, phốt phát hóa bề mặt và sơn tĩnh điện theo màu do thiết kế chỉ định.

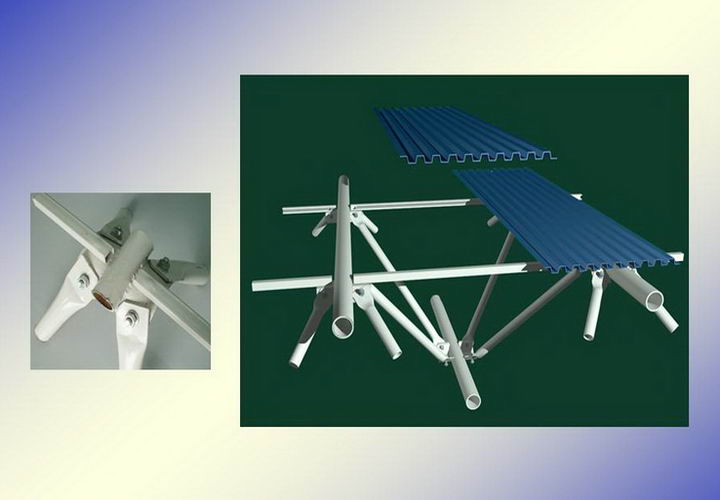

CHẾ TẠO NÚT CÔNG NGHIỆP

Cấu tạo gối tựa hệ nút công nghiệp:
